| ขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | กล่องกล่อง |
| ระยะเวลาการจัดส่ง: | 90 วัน |
| วิธีการจ่ายเงิน: | แอล/C, ที/ที, ดี/พี, ดี/เอ |
| ความสามารถในการจัดหา: | 1 ชุด/ชุด ทุก 15 ~ 35 วัน |

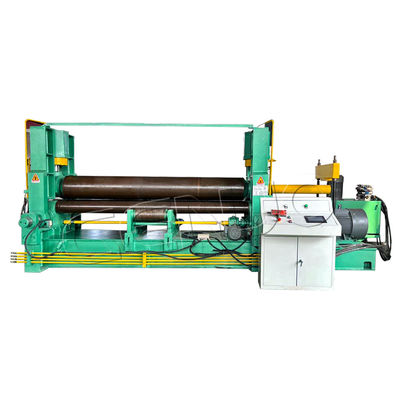

GENUO Hydraulic UNIVERSAL HU3R Series 3 เครื่องม้วนแผ่นม้วนสามารถบิดขอบแผ่นก่อนและสามารถหมุนม้วนกดให้อาหารแผ่นได้
การเคลื่อนไหวของล้อทั้งสามล้อจะถูกวางไว้ตามความต้องการของการล้อการบิดและกลมก่อน (ม้วนกดด้านบนบิดแผ่นโดยไฮดรอลิกยก indenter เหมือนเครื่องบิด; รอลเลอร์บดสองด้านเคลื่อนไหวในระดับราบและการเปลี่ยนแปลงตําแหน่งทางชีวภาพตามความต้องการของการปรับปรุง);มันสามารถร่วมมือกับระบบควบคุม CNC เพื่อบรรลุความแม่นยําการม้วนสูงและกลม;
กระดาษถูกให้อาหารเป็นแนวราบ และปลายการให้อาหารเป็นแนวราบเสมอ
รอลเลอร์กดสามสามารถมักโน้มตามมุมทางกณิตศาสตร์ของโคนเพื่อทําให้โคนม้วน
| อุปกรณ์มาตรฐาน | อุปกรณ์เลือก |
|---|---|
| ▲ Delta PLC NC เครื่องควบคุม จอแสดงผล | △ SIEMENS ระบบควบคุม CNC |
| ▲ 42CrMo โรลเลอร์โกหกแข็ง | △หนุนกลางและข้าง |
| ▲ส่วนประกอบไฟฟ้าของ Schneider & Omron | △ระบบบรรทุกและบรรทุกอัตโนมัติ |
| ▲ YUKEN วาล์วไฮดรอลิก, NO.K แหวนปิด | △โต๊ะอาหารและตารางสี่เหลี่ยมที่มีเครื่องยนต์ |
| ▲ NSK ล้อกลม 2 แถว | △กลมกลมด้าน |
| ▲ Tamagawa ความแม่นยําหมุน Encoder | △ระเบียบสําหรับการม้วนร้อน |
| ▲ เครื่องยนต์หลัก SIEMENS ปั๊มแดด | △ ระบบเชื่อมต่อบูรณาการ |
| ▲ เครื่องลดดาวเคราะห์ Peika | △ ระบบปรับน้ํามันอัตโนมัติ |
| ▲ คอนโซลควบคุมที่ติดล้อเคลื่อนย้าย | △ เครื่องระบายอัตโนมัติ |
| ▲ การหล่อลื่นมือกลาง | △ สีที่กําหนดเอง |
|
รอลเลอร์ทํางาน
โรลเลอร์เป็นส่วนประกอบที่สําคัญที่สุดของเครื่องม้วน คุณภาพและผลงานของมันมีผลกระทบโดยตรงต่อการบริการ รอลล์การทํางานทําจากวัสดุเหล็กคุณภาพสูง 42CrMo ที่มีความแข็งแรงสูง หลังการโกหก, การคัดกรอบ, การดับและการปรับปรุง, HB240 ~ 300ปรับปรุงหลังการดับความถี่ระยะกลาง HRC47-58ตามมาตรฐาน JB / ZG4289-86 ของเหล็กม้วน |
|
ส่วนประกอบไฟฟ้า
เยอรมนี SIEMENS ส่วนประกอบไฟฟ้ารับประกันการทํางานที่มั่นคงของเครื่องจักร การเชื่อมต่อสายและการจัดวางที่เหมาะสมลดอัตราการล้มเหลวอย่างมากโมดูลการควบคุมบูรณาการของกลุ่มวาล์วไฮดรอลิกทําให้บล็อกเลื่อนเคลื่อนไหวอย่างราบรื่นและแม่นยําและผู้ประกอบการและส่วนต่างๆ ของเครื่องจักร ทําการป้องกันที่ดี
|
|
ระบบควบคุม CNC
ขอบคุณการควบคุม CNC และ PLC ของ SIEMENS อินเตอร์เฟซการทํางาน HMI ที่ยอดเยี่ยม ทําให้เครื่องบิดของเราทํางานตามความต้องการSIEMENS Smart Line ให้บริการอินเตอร์เฟียสที่เป็นมิตรสําหรับผู้ใช้ในการติดตามการทํางานของเครื่องจักรในระบบควบคุม.
GENUO เครื่องม้วน อุปกรณ์พร้อมกับพานีการทํางานอิสระพิเศษและโปรแกรมการม้วนอัตโนมัติเครื่องนี้สามารถอัตโนมัติม้วนและการสร้างในเวลาเดียวกัน.
ฟังก์ชันการเก็บข้อมูลและเรียกข้อมูลที่แข็งแรง โปรแกรมหลายร้อยโปรแกรมสําหรับรายละเอียดของการม้วนอัตโนมัติระบบเป็นที่สอดคล้องกับโปรแกรมการทํางานด้วยมือและสามารถทํางานด้วยมือเมื่อจําเป็น.
ในขณะเดียวกัน โปรแกรมการตั้งค่ายังให้ผู้ใช้งานกับฟังก์ชันหลากหลาย เช่น การจัดการสูตร การจัดการระดับความปลอดภัย การจัดการภาษา เป็นต้น
ระบบไฮดรอลิก
วงจรน้ํามันแต่ละวงถูกนําไปใช้กับ 2 ช่องบรรเทาเพื่อควบคุมความดัน ความดันตั้งสูงสุดสําหรับวงจรน้ํามันแต่ละวงคือ 25 MPa ซึ่งเป็นหลักในการควบคุมความดันกล่องหลักและแวลล์ปลดความร้อนอีกตัวหนึ่งตั้งค่าอยู่ที่ 16 MPa, โดยเฉพาะการควบคุมความดันของกระบอกพลิกและกระบอกปรับสมดุล เพื่อให้แน่ใจว่าความแม่นยําของการร่วมกันของกระบอกน้ํามันหลักในทั้งสองปลายของแต่ละม้วนการทํางานที่เคลื่อนไหวเครื่องตรวจจับการเคลื่อนที่ความแม่นยําสูงถูกติดตั้งบนรากซ้ายและขวาและกรอบหมุนผ่านเซ็นเซอร์ความดัน ระบบควบคุมไมโครคอมพิวเตอร์ตรวจจับและปรับการเคลื่อนไหวของพิสตันกล่องน้ํามันหลักเพื่อบรรลุความแม่นยําของทั้งสองปลายม้วนทํางาน
ข้อดีของระบบไฮดรอลิกของเรา
a. เทคโนโลยีพิเศษก่อนการปล่อยใช้เพื่อป้องกันการกระแทกทางไฮดรอลิกอย่างมีประสิทธิภาพและปรับปรุงชีวิต
ของท่อและผนึก
b. ส่วนประกอบไฮดรอลิก ใช้ยี่ห้อญี่ปุ่น YUKEN และ NO.K ส่วนประกอบที่มีคุณภาพสูงเพื่อให้แน่ใจว่า
ความมั่นคงของระบบไฮดรอลิก
c. ทุกประตูเข้าและออกของระบบไฮดรอลิกมีจุดตรวจสอบที่ตรงกัน
สะดวกสําหรับการบํารุงรักษาและตรวจสอบความผิดพลาด ปั๊มน้ํามันใช้ชนิดที่ติดตั้งต่ําและการดูดซึมน้ํามันแรงดันบวกและอุปกรณ์ส่งทั้งหมดสามารถเตือนอัตโนมัติของความผิดพลาด.
รอลล์การสนับสนุนเครื่องถูกติดตั้งที่ส่วนล่างของรอลล์ล่าง, ดังนั้นแผ่นและวัสดุแผ่นหนาเป็นกระบอกที่สมบูรณ์แบบ, ด้วยอุปกรณ์โค้งโค้ง, ง่ายที่จะโค้งโค้งกระบวนการบิดหลายฟังก์ชัน เช่น ขอบก่อนบิดความแม่นยําสูงการควบคุมดิจิทัลง่ายๆ การบิดพิเศษ
| อุปกรณ์ไฮดรอลิกเลือกนําเข้าผลิตภัณฑ์ที่มีคุณภาพสูง รับประกันความมั่นคงของระบบไฮดรอลิก | ส่วนการส่งประกอบด้วยมอเตอร์แรง, กล่องเกียร์และอุปกรณ์เสริมอื่น ๆ | อุปกรณ์ปลด: ปลายลดแบบไฮดรอลิก เพื่อการถอด ferrule ที่เสร็จสิ้นได้ง่าย | รอลเลอร์บนถูกออกแบบเป็นรูปร่างกลอง บิดวัสดุโลหะเป็นกระบอกที่สมบูรณ์แบบ |
| รุ่น | ความหนาของแผ่นสูงสุด (มม.) | ความกว้างสูงสุดของแผ่น (มม.) | ความหนาสูงสุดของ pre-bend (mm) | ขั้นต่ําการผลิตของแผ่น (MPa) | กว้างลวดด้านบน (mm) | กว้างล่างของม้วน (mm) | พลังงานของมอเตอร์ (kW) | ขนาด (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700 x 1700 x 1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
| ขั้นต่ำ: | 1 |
| ราคา: | negotiable |
| การบรรจุแบบมาตรฐาน: | กล่องกล่อง |
| ระยะเวลาการจัดส่ง: | 90 วัน |
| วิธีการจ่ายเงิน: | แอล/C, ที/ที, ดี/พี, ดี/เอ |
| ความสามารถในการจัดหา: | 1 ชุด/ชุด ทุก 15 ~ 35 วัน |
GENUO Hydraulic UNIVERSAL HU3R Series 3 เครื่องม้วนแผ่นม้วนสามารถบิดขอบแผ่นก่อนและสามารถหมุนม้วนกดให้อาหารแผ่นได้
การเคลื่อนไหวของล้อทั้งสามล้อจะถูกวางไว้ตามความต้องการของการล้อการบิดและกลมก่อน (ม้วนกดด้านบนบิดแผ่นโดยไฮดรอลิกยก indenter เหมือนเครื่องบิด; รอลเลอร์บดสองด้านเคลื่อนไหวในระดับราบและการเปลี่ยนแปลงตําแหน่งทางชีวภาพตามความต้องการของการปรับปรุง);มันสามารถร่วมมือกับระบบควบคุม CNC เพื่อบรรลุความแม่นยําการม้วนสูงและกลม;
กระดาษถูกให้อาหารเป็นแนวราบ และปลายการให้อาหารเป็นแนวราบเสมอ
รอลเลอร์กดสามสามารถมักโน้มตามมุมทางกณิตศาสตร์ของโคนเพื่อทําให้โคนม้วน
| อุปกรณ์มาตรฐาน | อุปกรณ์เลือก |
|---|---|
| ▲ Delta PLC NC เครื่องควบคุม จอแสดงผล | △ SIEMENS ระบบควบคุม CNC |
| ▲ 42CrMo โรลเลอร์โกหกแข็ง | △หนุนกลางและข้าง |
| ▲ส่วนประกอบไฟฟ้าของ Schneider & Omron | △ระบบบรรทุกและบรรทุกอัตโนมัติ |
| ▲ YUKEN วาล์วไฮดรอลิก, NO.K แหวนปิด | △โต๊ะอาหารและตารางสี่เหลี่ยมที่มีเครื่องยนต์ |
| ▲ NSK ล้อกลม 2 แถว | △กลมกลมด้าน |
| ▲ Tamagawa ความแม่นยําหมุน Encoder | △ระเบียบสําหรับการม้วนร้อน |
| ▲ เครื่องยนต์หลัก SIEMENS ปั๊มแดด | △ ระบบเชื่อมต่อบูรณาการ |
| ▲ เครื่องลดดาวเคราะห์ Peika | △ ระบบปรับน้ํามันอัตโนมัติ |
| ▲ คอนโซลควบคุมที่ติดล้อเคลื่อนย้าย | △ เครื่องระบายอัตโนมัติ |
| ▲ การหล่อลื่นมือกลาง | △ สีที่กําหนดเอง |
|
รอลเลอร์ทํางาน
โรลเลอร์เป็นส่วนประกอบที่สําคัญที่สุดของเครื่องม้วน คุณภาพและผลงานของมันมีผลกระทบโดยตรงต่อการบริการ รอลล์การทํางานทําจากวัสดุเหล็กคุณภาพสูง 42CrMo ที่มีความแข็งแรงสูง หลังการโกหก, การคัดกรอบ, การดับและการปรับปรุง, HB240 ~ 300ปรับปรุงหลังการดับความถี่ระยะกลาง HRC47-58ตามมาตรฐาน JB / ZG4289-86 ของเหล็กม้วน |
|
ส่วนประกอบไฟฟ้า
เยอรมนี SIEMENS ส่วนประกอบไฟฟ้ารับประกันการทํางานที่มั่นคงของเครื่องจักร การเชื่อมต่อสายและการจัดวางที่เหมาะสมลดอัตราการล้มเหลวอย่างมากโมดูลการควบคุมบูรณาการของกลุ่มวาล์วไฮดรอลิกทําให้บล็อกเลื่อนเคลื่อนไหวอย่างราบรื่นและแม่นยําและผู้ประกอบการและส่วนต่างๆ ของเครื่องจักร ทําการป้องกันที่ดี
|
|
ระบบควบคุม CNC
ขอบคุณการควบคุม CNC และ PLC ของ SIEMENS อินเตอร์เฟซการทํางาน HMI ที่ยอดเยี่ยม ทําให้เครื่องบิดของเราทํางานตามความต้องการSIEMENS Smart Line ให้บริการอินเตอร์เฟียสที่เป็นมิตรสําหรับผู้ใช้ในการติดตามการทํางานของเครื่องจักรในระบบควบคุม.
GENUO เครื่องม้วน อุปกรณ์พร้อมกับพานีการทํางานอิสระพิเศษและโปรแกรมการม้วนอัตโนมัติเครื่องนี้สามารถอัตโนมัติม้วนและการสร้างในเวลาเดียวกัน.
ฟังก์ชันการเก็บข้อมูลและเรียกข้อมูลที่แข็งแรง โปรแกรมหลายร้อยโปรแกรมสําหรับรายละเอียดของการม้วนอัตโนมัติระบบเป็นที่สอดคล้องกับโปรแกรมการทํางานด้วยมือและสามารถทํางานด้วยมือเมื่อจําเป็น.
ในขณะเดียวกัน โปรแกรมการตั้งค่ายังให้ผู้ใช้งานกับฟังก์ชันหลากหลาย เช่น การจัดการสูตร การจัดการระดับความปลอดภัย การจัดการภาษา เป็นต้น
ระบบไฮดรอลิก
วงจรน้ํามันแต่ละวงถูกนําไปใช้กับ 2 ช่องบรรเทาเพื่อควบคุมความดัน ความดันตั้งสูงสุดสําหรับวงจรน้ํามันแต่ละวงคือ 25 MPa ซึ่งเป็นหลักในการควบคุมความดันกล่องหลักและแวลล์ปลดความร้อนอีกตัวหนึ่งตั้งค่าอยู่ที่ 16 MPa, โดยเฉพาะการควบคุมความดันของกระบอกพลิกและกระบอกปรับสมดุล เพื่อให้แน่ใจว่าความแม่นยําของการร่วมกันของกระบอกน้ํามันหลักในทั้งสองปลายของแต่ละม้วนการทํางานที่เคลื่อนไหวเครื่องตรวจจับการเคลื่อนที่ความแม่นยําสูงถูกติดตั้งบนรากซ้ายและขวาและกรอบหมุนผ่านเซ็นเซอร์ความดัน ระบบควบคุมไมโครคอมพิวเตอร์ตรวจจับและปรับการเคลื่อนไหวของพิสตันกล่องน้ํามันหลักเพื่อบรรลุความแม่นยําของทั้งสองปลายม้วนทํางาน
ข้อดีของระบบไฮดรอลิกของเรา
a. เทคโนโลยีพิเศษก่อนการปล่อยใช้เพื่อป้องกันการกระแทกทางไฮดรอลิกอย่างมีประสิทธิภาพและปรับปรุงชีวิต
ของท่อและผนึก
b. ส่วนประกอบไฮดรอลิก ใช้ยี่ห้อญี่ปุ่น YUKEN และ NO.K ส่วนประกอบที่มีคุณภาพสูงเพื่อให้แน่ใจว่า
ความมั่นคงของระบบไฮดรอลิก
c. ทุกประตูเข้าและออกของระบบไฮดรอลิกมีจุดตรวจสอบที่ตรงกัน
สะดวกสําหรับการบํารุงรักษาและตรวจสอบความผิดพลาด ปั๊มน้ํามันใช้ชนิดที่ติดตั้งต่ําและการดูดซึมน้ํามันแรงดันบวกและอุปกรณ์ส่งทั้งหมดสามารถเตือนอัตโนมัติของความผิดพลาด.
รอลล์การสนับสนุนเครื่องถูกติดตั้งที่ส่วนล่างของรอลล์ล่าง, ดังนั้นแผ่นและวัสดุแผ่นหนาเป็นกระบอกที่สมบูรณ์แบบ, ด้วยอุปกรณ์โค้งโค้ง, ง่ายที่จะโค้งโค้งกระบวนการบิดหลายฟังก์ชัน เช่น ขอบก่อนบิดความแม่นยําสูงการควบคุมดิจิทัลง่ายๆ การบิดพิเศษ
| อุปกรณ์ไฮดรอลิกเลือกนําเข้าผลิตภัณฑ์ที่มีคุณภาพสูง รับประกันความมั่นคงของระบบไฮดรอลิก | ส่วนการส่งประกอบด้วยมอเตอร์แรง, กล่องเกียร์และอุปกรณ์เสริมอื่น ๆ | อุปกรณ์ปลด: ปลายลดแบบไฮดรอลิก เพื่อการถอด ferrule ที่เสร็จสิ้นได้ง่าย | รอลเลอร์บนถูกออกแบบเป็นรูปร่างกลอง บิดวัสดุโลหะเป็นกระบอกที่สมบูรณ์แบบ |
| รุ่น | ความหนาของแผ่นสูงสุด (มม.) | ความกว้างสูงสุดของแผ่น (มม.) | ความหนาสูงสุดของ pre-bend (mm) | ขั้นต่ําการผลิตของแผ่น (MPa) | กว้างลวดด้านบน (mm) | กว้างล่างของม้วน (mm) | พลังงานของมอเตอร์ (kW) | ขนาด (L × W × H) |
| HU3R-6X2000 | 6 | 2000 | 4 | 245 | 180 | 180 | 5.5 | 4010x1410x1530 |
| HU3R-6X2500 | 6 | 2500 | 4 | 245 | 190 | 190 | 7.5 | 4510x1410x1530 |
| HU3R-8X2000 | 8 | 2000 | 6 | 245 | 190 | 190 | 7.5 | 4010x1410x1530 |
| HU3R-8X2500 | 8 | 2500 | 6 | 245 | 240 | 220 | 11 | 4700x1620x1810 |
| HU3R-8X3200 | 8 | 3200 | 6 | 245 | 260 | 250 | 15 | 5500x1620x1810 |
| HU3R-12X2000 | 12 | 2000 | 8 | 245 | 240 | 220 | 11 | 4250x1620x1810 |
| HU3R-12X2500 | 12 | 2500 | 8 | 245 | 260 | 230 | 15 | 5200x1700x1500 |
| HU3R-12X3200 | 12 | 3200 | 8 | 245 | 280 | 260 | 22 | 5700 x 1700 x 1500 |
| HU3R-16X2500 | 16 | 2500 | 12 | 245 | 280 | 260 | 22 | 5200x1700x1500 |
| HU3R-16X3200 | 16 | 3200 | 12 | 245 | 360 | 340 | 30 | 6500x1800x2100 |
| HU3R-20X2000 | 20 | 2000 | 16 | 245 | 280 | 270 | 22 | 4700x1700x1500 |
| HU3R-20X2500 | 20 | 2500 | 16 | 245 | 340 | 310 | 30 | 5800x1800x2100 |
