| ขั้นต่ำ: | 1 |
| ราคา: | โปร่ง |
| การบรรจุแบบมาตรฐาน: | กล่องกล่อง |
| ระยะเวลาการจัดส่ง: | 90 วัน |
| วิธีการจ่ายเงิน: | แอล/C, ที/ที, ดี/พี, ดี/เอ |
| ความสามารถในการจัดหา: | 1 ชุด/ชุด ทุก 15 ~ 35 วัน |

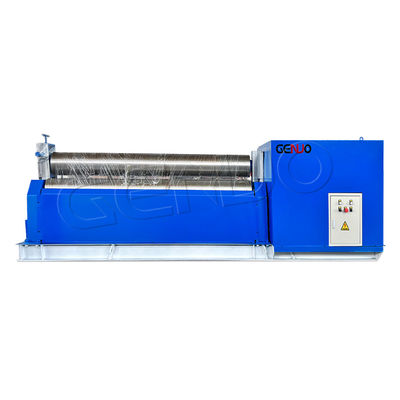

GENUO เครื่องยัดแผ่นกลไกกลไก MS3R ซีรีส์ 3
เครื่องม้วนแผ่นซีรีส์ MR3R พร้อมเครื่องขับเคลื่อนกลไก และมีโครงสร้างสมอง 3 ล้อ โดยมีหมุนยางด้านบนเคลื่อนตรงกลางระหว่างหมุนยางด้านล่าง 2 ล้อซึ่งได้รับผลจากการขับเคลื่อนของสกรูน็อต, หนอนและสกรูนํา สองม้วนล่างหมุนและให้วัสดุแผ่นกับทอร์ค
การติดต่อของเกียร์ออกของตัวควบคุมกับเกียร์ของกลมล่าง
เมื่อเอาชิ้นงานออก กล่องบนสามารถแยกออก
ตามคําขอ เราสามารถติดตั้งชนิดของล้อข้าง เพื่อบิดชนิดต่าง ๆ ของแผ่นโลหะ
เครื่องนี้มีข้อดีของโครงสร้างที่เรียบง่าย, ความมั่นคงและการทํางานง่าย. มันเป็นเครื่องบิดแผ่นที่ประหยัดที่มีประสิทธิภาพค่าใช้จ่ายสูง.
• หมายเหตุ:นิติบุตรที่มากกว่า 25×2500 ใช้การขับเคลื่อนไฮดรอลิก
• สามารถปรับปรุงรายละเอียดพิเศษ; ความยาวระหว่าง 1000-4000 มมเป็นตัวเลือก
| อุปกรณ์มาตรฐาน | อุปกรณ์เลือก |
|---|---|
| ▲ ปุ่มรีโมทรีโมทไร้สาย | △ คอนโซลควบคุมจอดิจิตอล |
| ▲ รอลเลอร์การดับและการปรับความแข็ง C45 | △42CrMo โรลเลอร์การโกหกแบบแข็ง |
| ▲ส่วนประกอบไฟฟ้าของ Schneider & Omron | △กลมกลมด้าน |
| ▲ อุปกรณ์ป้องกันการสวมเหล็ก | △แหวนม้วนในส่วน |
| ▲ NSK หมุนวางลําดับสองลํา | △การหล่อลื่นมือกลาง |
| ▲ กล่องแผ่นโลหะปิด | △สีตามต้องการ |
|
รอลเลอร์ทํางาน
โรลเลอร์เป็นส่วนประกอบที่สําคัญที่สุดของเครื่องม้วน คุณภาพและผลงานของมันมีผลกระทบโดยตรงต่อการบริการ
รอลล์การทํางานทําจากวัสดุเหล็กคุณภาพสูง 42CrMo ที่มีความแข็งแรงสูง หลังการโกหก, การคัดกรอบ, การดับและการปรับปรุง, HB240 ~ 300ปรับปรุงหลังการดับความถี่ระยะกลาง HRC47-58ตามมาตรฐาน JB / ZG4289-86 ของเหล็กม้วน |
|
ส่วนประกอบไฟฟ้า
ส่วนประกอบของชไนเดอร์ อิเล็กทริก รับประกันการทํางานที่มั่นคงของเครื่อง. การเชื่อมต่อสายและการจัดวางที่เหมาะสมลดอัตราการล้มเหลวมาก.โมดูลการควบคุมบูรณาการของกลุ่มวาล์วไฮดรอลิกทําให้บล็อกเลื่อนเคลื่อนไหวอย่างราบรื่นและแม่นยําและผู้ประกอบการและส่วนต่างๆ ของเครื่องจักร ทําการป้องกันที่ดี
|
|
การหมุนม้วน
เครื่องยนต์ stepperกล่องเกียร์ดาวเคราะห์ กล่องทํางาน
จีโอเมตรีที่ตรงกันในการเคลื่อนไหวของม้วนที่มีลักษณะของม้วนบิด 3 ล้อของชุดนี้ทําให้การยึดยึดได้ดีที่สุดขณะที่ม้วนด้านล่างคงที่สามารถทําความเข้าใจแผ่นม้วนโดยการหมุนไปข้างหน้าและหลังหมุนที่ตรงกันเองของหมุนด้านบนที่มีความต้านทานต่ํา มีบทบาทสําคัญในการสนับสนุนและป้องกันแผ่นจากการลื่นไปในระดับสูงสุด
เครื่องจักรนี้มีโครงสร้างกลสมอง 3 รอลล์ รอลล์บนเคลื่อนขึ้นและลงตรงกลางของรอลล์ล่างสอง รอลล์ ด้านลูกหมากและเครื่องยนต์หนอนเป็นเครื่องขับเคลื่อนรอลเลอร์ด้านล่างสองเป็นรอลเลอร์ขับเคลื่อนหลัก.โดยการติดต่อ, มันหมุนระหว่างเกียร์ออกของตัวส่งและกลมด้านล่าง,ดังนั้นให้แรงหมุนกับแผ่นบิด. การทํางานง่าย, การบํารุงรักษาที่สะดวกสบาย, ผลการทํางานที่คุ้มค่าสูง
| เครื่องยนต์หลัก | หัวหักม้วน | อุปกรณ์อิเล็กทรอนิกส์ | แผ่นควบคุม |
| เครื่องยนต์หลักหมุนพลังงานผ่านเครื่องลดและกลมขับเคลื่อนเกียร์ | หมุนที่หลากหลาย ทําให้กลมหมุนได้เรียบร้อย | ชไนเดอร์ อิเล็กทริก ทําให้เครื่องทํางานได้มั่นคง และใช้งานได้นาน | แผนที่ตู้ไฟฟ้าและรีโมทคอนโทรล ปลอดภัยและง่ายในการใช้งาน |
| รุ่น | ความหนาของแผ่นสูงสุด (มม.) | ความกว้างสูงสุดของแผ่น (มม.) | ขั้นต่ําการผลิตของแผ่น (MPa) | ความเร็วการเคลื่อนย้าย (m/min) | วันของฉัน ของแผ่นในภาระเต็ม (มม) |
กว้างของม้วนด้านบน (มม) | กว้างของม้วนล่าง (มม) | ระยะระหว่างของกลมล่างสองกลม (มม) | มอเตอร์หลัก (kW) |
ขนาด (L×W×H) |
| MS3R-6X1500 | 6 | 1500 | 265 | 7.16 | 380 | 180 | 160 | 210 | 5.5 | 3310x1210x1330 |
| MS3R-6X2000 | 6 | 2000 | 265 | 7.16 | 380 | 180 | 160 | 220 | 5.5 | 3810x1210x1330 |
| MS3R-6X2500 | 6 | 2500 | 265 | 7.16 | 500 | 190 | 170 | 260 | 7.5 | 4310x1210x1330 |
| MS3R-6X3200 | 6 | 3200 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 5200x1400x1200 |
| MS3R-8X2000 | 8 | 2000 | 265 | 7.16 | 450 | 190 | 170 | 260 | 7.5 | 3810x1210x1330 |
| MS3R-8X2500 | 8 | 2500 | 265 | 6.45 | 500 | 240 | 200 | 310 | 11 | 4500x1420x1610 |
| MS3R-12X2000 | 12 | 2000 | 265 | 5 | 500 | 240 | 200 | 310 | 11 | 4050x1420x1610 |
| MS3R-12X2500 | 12 | 2500 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 5000x1500x1300 |
| MS3R-12X3000 | 12 | 3000 | 265 | 5 | 650 | 280 | 240 | 360 | 15 | 5500x1500x1300 |
| MS3R-16X2000 | 16 | 2000 | 265 | 5 | 750 | 260 | 220 | 330 | 11 | 4500x1500x1300 |
| MS3R-16X2500 | 16 | 2500 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 5000x1500x1300 |
| MS3R-16X3200 | 16 | 3200 | 265 | 5 | 900 | 340 | 280 | 440 | 22 | 6300x1600x1900 |
| MS3R-20X2000 | 20 | 2000 | 265 | 5 | 750 | 280 | 240 | 360 | 15 | 4500x1500x1300 |
| MS3R-20X2500 | 20 | 2500 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5600x1600x1900 |
| MS3R-25x2000 | 25 | 2000 | 265 | 5 | 850 | 340 | 280 | 440 | 30 | 5100x1600x1900 |
| MS3R-25x2500 | 25 | 2500 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 6000x4600x2150 |
| MS3R-30x2000 | 30 | 2000 | 265 | 4.5 | 900 | 380 | 300 | 490 | 37 | 5500x1460x2150 |
| MS3R-30X2500 | 30 | 2500 | 265 | 4.34 | 1100 | 460 | 380 | 600 | 45 | 6900x2300x2800 |
| MS3R-30x3000 | 30 | 3000 | 265 | 5 | 1200 | 460 | 400 | 600 | 45 | 7400x2300x2800 |
| MS3R-30x3200 | 30 | 3200 | 265 | 5 | 1200 | 500 | 400 | 600 | 45 | 7600x2300x2800 |
| MS3R-40x2000 | 40 | 2000 | 265 | 5 | 1200 | 480 | 400 | 600 | 45 | 6400x2300x2800 |
