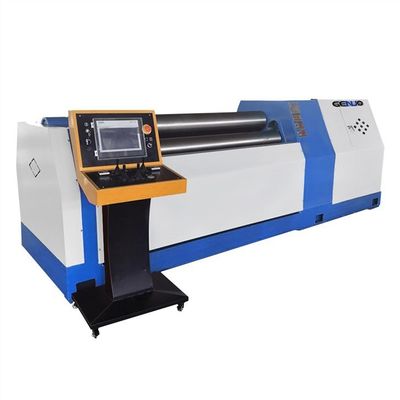

เครื่องม้วนแผ่นม้วน CNC ไฮดรอลิก 4 โรเลอร์ HC4R ซีรี่ย์

ระบบไฮดรอลิก

ทุกวงจรน้ํามันถูกนําไปกับสองหลุมปลดปล่อยเพื่อควบคุมความดัน ความดันตั้งสูงสุดสําหรับแต่ละวงจรน้ํามันคือ 25 MPa

กํากับความดันของกระบอกหลัก และซัลล์ฟความช่วยเหลืออื่น ๆ ได้กําหนดให้ 16 MPa โดยหลัก ๆ เพื่อควบคุมกระบอกพลิกและกระบอกปรับสมดุล

ความดัน เพื่อให้แน่ใจว่าความแม่นยําการร่วมกันของถังน้ํามันหลักในทั้งสองปลายของแต่ละกล่องการทํางานเคลื่อนไหว

เครื่องตรวจจับการย้ายที่ติดตั้งอยู่บนรากซ้ายและขวาและกรอบหมุน

ระบบตรวจจับและปรับการเคลื่อนไหวของพิสตันกล่องน้ํามันหลักเพื่อบรรลุความแม่นยําของทั้งสองปลายม้วนทํางาน

ข้อดีของระบบไฮดรอลิกของเรา

a. การนําเทคโนโลยีก่อนการปล่อยของพิเศษมาใช้ เพื่อป้องกันการกระแทกทางไฮดรอลิกได้อย่างมีประสิทธิภาพ และปรับปรุงอายุการใช้ของท่อและผนึก

b. ส่วนประกอบไฮดรอลิก ใช้ยี่ห้อญี่ปุ่น YUKEN และ NO,K ส่วนประกอบที่มีคุณภาพสูง เพื่อให้มั่นคงของระบบไฮดรอลิก

c. ทุกประตูเข้าและออกของระบบไฮดรอลิกมีจุดตรวจสอบที่ตรงกัน ซึ่งสะดวกสําหรับการบํารุงรักษา

และตรวจสอบความผิดพลาด ปั๊มน้ํามันใช้ชนิดที่ติดตั้งต่ําและการดูดน้ํามันแรงดันบวก

ในขณะเดียวกัน เครื่องกรอง, เครื่องวัดระดับ และอุปกรณ์ส่งสัญญาณทั้งหมด สามารถเตือนอาการผิดปกติโดยอัตโนมัติ





เครื่องคือเครื่องบิดแผ่นสี่ม้วน โครงสร้างของมันแสดงเป็นภาพวาด, ล้อด้านบนเป็นล้อข้อเสนอ, ล้อด้านล่าง

และม้วนข้างเป็นม้วนที่ขับเคลื่อน;ม้วนด้านบนคงที่, ล้อด้านล่างทําขึ้นและลงการเคลื่อนไหว; รอลเลอร์ด้านบนเป็นกลไก

โรลเลอร์และโรลเลอร์ด้านข้างถูกขับเคลื่อนโดยการขัดแย้งจากแผ่นและโรลเลอร์

ขับเคลื่อนโดยถังน้ํามันไฮดรอลิก เพื่อทําการเคลื่อนไหวยก

โรลเลอร์ด้านบน หมุนและรีเซ็ทหางกระบอกตัวในยังขับเคลื่อนโดยถังน้ํามันไฮดรอลิก

ติดตั้งอยู่ด้านซ้ายและด้านขวาของกรอบเครื่อง
